Système de gestion de brûleur gaz et fuel ou mixte à air soufflé LMV5X

Pour toute marque de brûleurs

Pour toutes les marques de brûleurs :

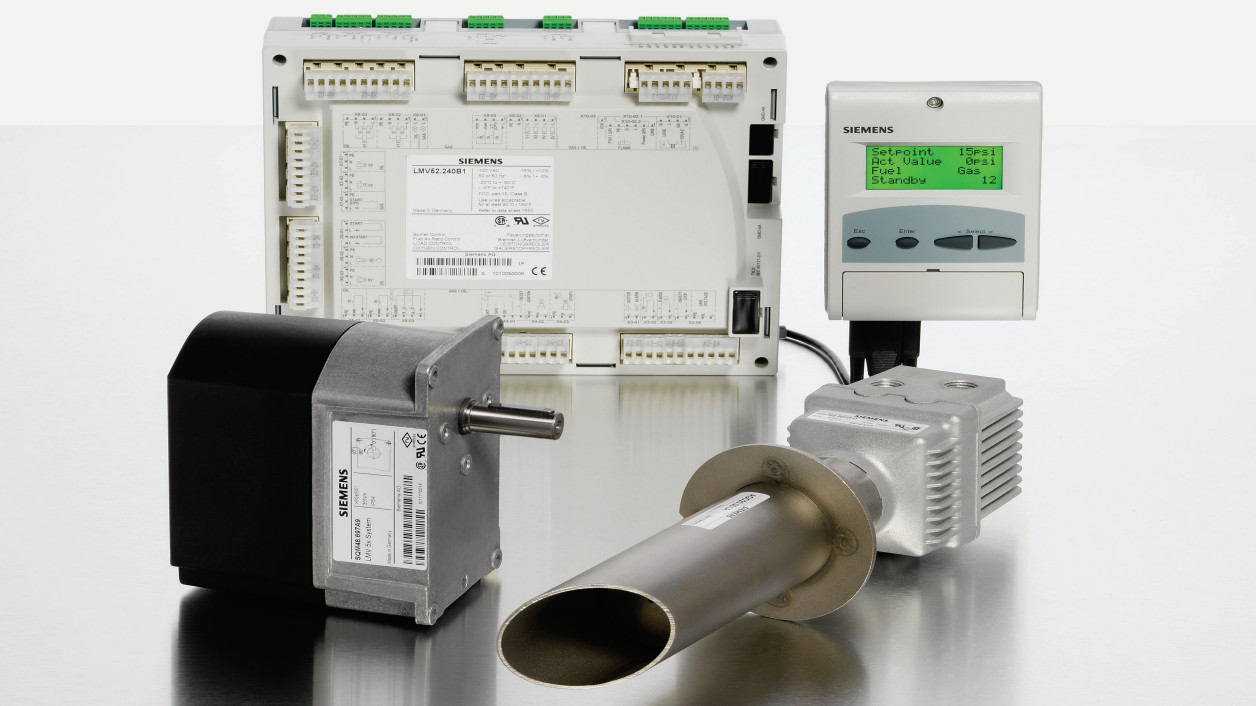

LMV5x (Coffret de sécurité avec régulation électronique combinée combustible/air et régulation de puissance intégrées pour brûleur gaz à air soufflé)

Fonction :
Coffret de sécurité
Régulateur électronique du ratio Air/Gaz (paramétrage de la courbe de combustion)
Contrôleur d‘étanchéité des vannes gaz
Régulation O2 (LMV52 – Option)

Applications typiques :
Brûleurs gaz à air soufflé
Puissance supérieure à 1000 kW
Gaz, Fioul ou Gaz/Fioul
2 / 3 allures ou brûleur fioul modulant
Gaz modulant ou plusieurs allures
Fonctionnement intermittent ou continu

CORPS DE CHAUDIERE INDUSTRIELLE TYPIQUE

Maintenance de corps de chaudières industrielles

APPLICATION LMV5X

Schéma de principe d'un brûleur bi-combustible

LISTE DE CERTIFICATIONS LMV5

Certificats d’organismes officiels Européens sur le LMV5..
DIN
DVGW
FM
Lloyd’s
TÜV
CSA LMV52
UL CANADA
VDE
UL US
CSA LMV51
Certificats de conformité Siemens
LMV5
AZL2

APPAREIL DE SERVICE ET D’EXPLOITATION AZL5…

Afficheur communiquant convivial rétroéclairé
Affichage du process
Diagnostic en clair (heure réelle, temps de fonctionnement du brûleur gaz à air soufflé ou fioul, nombre de démarrages du brûleur, mémorisation des erreurs, etc.)
Interface de communication Modbus
Télédiagnostic sur la GTB via Modbus
Echange facile des composants
Affichage des textes en plusieurs langues dont le français

SERVOMOTEURS SQM45 & SQM48

Grande précision de positionnement et de résolution
900 pas sur 90 degrés
3 servomoteurs universels (couples 3 / 20 / 35 Nm)
Temps de course paramétrables et variables (10/30/60 à 120 s)
Fonctionnement sur Bus CAN

ECHANGE DE DONNEES LMV5 – GTB

COMMUNICATION MODBUS

La communication avec une GTB s’effectue via une interface de bus externe raccordée à l’AZL5…, en Modbus, l’AZL5… est esclave, et la transmission se fait en mode RTU.
Ecriture de paramètres via la GTB:
Commande de cascade de chaudières (8 maxi) par valeurs de consignes prédéfinies ou
Commande séquentielle de chaudières par prescription de puissance prédéfinie
Sélection du combustible
Seules les données sans rapport avec la sécurité peuvent être modifiées via la GTB
